概述
Φ16mm無刷空心杯電機（MC1625）
產品型號：MC1625
直徑（mm）：12
長度（mm）：27
額定電壓（V）：12
額定轉速（rpm）：17300
堵轉轉矩（mNm）：21.2
堵轉電流（A) ：3.17
轉矩常數（mNm/A）：7.2
速度常數（rpm/V) ：1563
輸出軸直徑（mm）：1
電機參數
| 電機數據（額定值） | |||||
| 額定電壓（V) | 12 | 24 | |||
| 空載轉速（rpm) | 17300 | 58000 | |||
| 空載電流（A) | 0.14 | 0.22 | |||
| 額定轉速 (rpm) | 13000 | 46380 | |||
| 額定轉矩(mNm) | 4.05 | 8 | |||
| 額定電流(A) | 0.79 | 2.28 | |||
| 堵轉轉矩(mNm) | 21.2 | 39.9 | |||
| 堵轉電流(A) | 3.17 | 10.5 | |||
| 最大效率(%) | 63.4 | 73.3 | |||
| 電機常數（額定值） | |||||
| 相間電阻（Ω） | 3.39 | 2.28 | |||
| 相間電感（mH） | 0.089 | 0.013 | |||
| 轉矩常數（mNm/A） | 7.2 | 3.9 | |||
| 速度常數（rpm/V） | 1563 | 2439 | |||
| 轉速/轉矩斜度（ rpm/mNm） | 823 | 1452 | |||
| 機械時間常數（ms） | 1.61 | 1.9 | |||
| 轉子慣量（gcm2） | 0.209 | 0.13 | |||
| 熱參數 | |||
| 機殼-環境熱阻（K/W） | 38.6 | ||
| 繞組-機殼熱阻（K/W） | 7.5 | ||
| 繞組熱時間常數（s） | 3.2 | ||
| 電機熱時間常數（s） | 210 | ||
| 環境溫度（℃） | ?? -20…+100 | ||
| 最高繞組溫度（℃） | 125 | ||
| 機械參數（滾珠軸承） | |||
| 最大允許轉速（rpm） | 30 000 | ||
| 最大軸向間隙（mm） | < 2.5 N? 0 | ||
| ?4.7 N > 2.5 N? 0.05（max） | |||
| 徑向間隙 | ?preloaded | ||
| 最大軸向動態載荷(N) | 2.5 | ||
| 最大允許安靜態裝力（N） | 4.7 | ||
| 最大徑向載荷，距離法蘭處2mm處(N) | 10 | ||
| 端子型號 | |||
| CJTconn?C6201HFB-2xXP |
*注：以上具體參數可根據客戶要求定制。

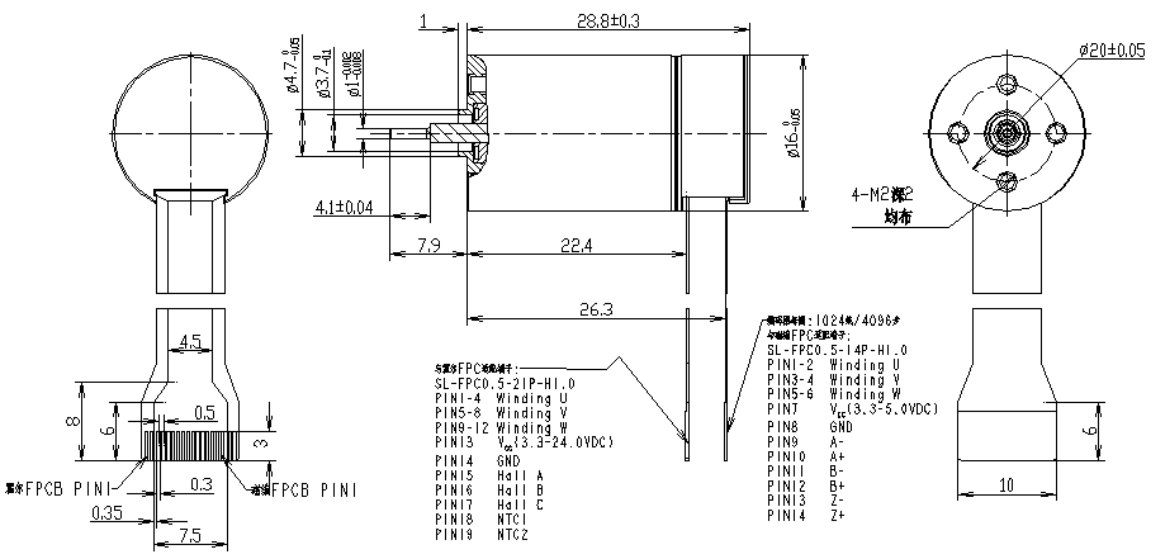

設計圖紙
查看詳情
資料下載
Φ16mm無刷空心杯電機（MC1625）規格書
