概述
Φ12mm無刷空心杯電機（MC1237）
產品型號：MC1237
直徑（mm）：12
長度（mm）：37
額定電壓（V）：24
額定轉速（rpm）：19000
堵轉轉矩（mNm）：19
堵轉電流（A) ：2.3
轉矩常數（mNm/A）：8.7
速度常數（rpm/V) ：1099
輸出軸直徑（mm）：2
電機參數
| 電機數據（額定值） | |||
| 額定電壓（V) | 24 | ||
| 空載轉速（rpm) | 24000 | ||
| 空載電流（A) | 70 | ||
| 額定轉速 (rpm) | 19000 | ||
| 額定轉矩(mNm) | 5 | ||
| 額定電流(A) | 0.65 | ||
| 堵轉轉矩(mNm) | 19 | ||
| 堵轉電流(A) | 2.3 | ||
| 最大效率(%) | 68 | ||
| 電機常數（額定值） | |||
| 相間電阻（Ω） | 10.2 | ||
| 相間電感（mH） | 0.179 | ||
| 轉矩常數（mNm/A） | 8.7 | ||
| 速度常數（rpm/V） | 1099 | ||
| 轉速/轉矩斜度（ rpm/mNm） | 1338 | ||
| 機械時間常數（ms） | 2.94 | ||
| 轉子慣量（gcm2） | 0.239 | ||
| 熱參數 | |||
| 機殼-環境熱阻（K/W） | / | ||
| 繞組-機殼熱阻（K/W） | / | ||
| 繞組熱時間常數（s） | / | ||
| 電機熱時間常數（s） | / | ||
| 環境溫度（℃） | ?? -20…+100 | ||
| 最高繞組溫度（℃） | 125 | ||
| 機械參數（滾珠軸承） | |||
| 最大允許轉速（rpm） | 40 000 | ||
| 最大軸向間隙（mm） | < 0.15 N? 0 | ||
| ?> 0.15 N? 0.06（max） | |||
| 徑向間隙 | ?preloaded | ||
| 最大軸向動態載荷(N) | 2 | ||
| 最大允許安靜態裝力（N） | 10 | ||
| 最大徑向載荷，距離法蘭處2mm處(N) | 5 | ||
| 端子型號 | |||
| Molex 52745-1297 |
*注：以上具體參數可根據客戶要求定制。

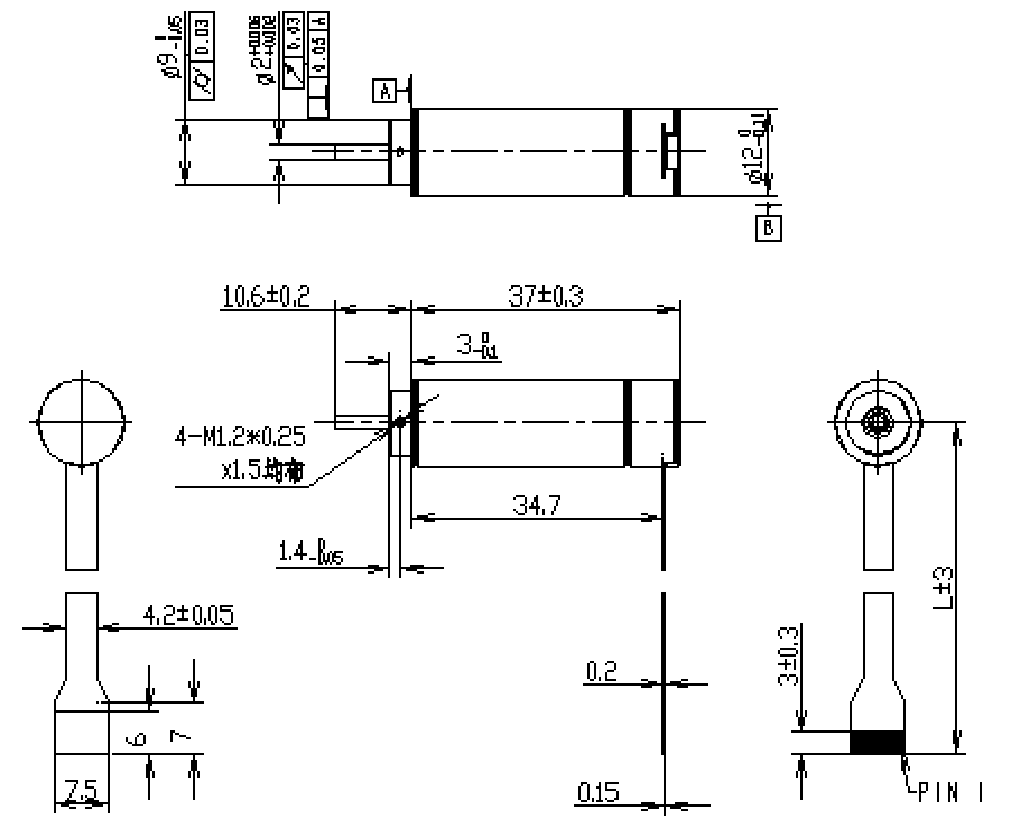

設計圖紙
查看詳情
資料下載
Φ12mm無刷空心杯電機（MC1237）規格書
